Generatoranschlusskästen

Ein Generatorenanschlusskasten bündelt die Gleichstromkabel deiner Solarmodule und schützt die Hausinstallation vor gefährlichen Überspannungen. Er ist das zentrale Sicherheitsglied zwischen dem Dach und deinem Wechselrichter. Wir empfehlen die Installation direkt am Gebäudeeintritt, um Blitzströme sofort sicher abzuleiten. Seit 2018 ist dieser Gleichstrom-Überspannungsschutz für neue Photovoltaikanlagen gesetzlich streng vorgeschrieben.

Der Kasten setzt diese normativen Vorschriften technisch sauber um. Er schützt deine sensible und teure Wechselrichter-Technik vor direkten und indirekten Blitzeinschlägen. Wenn du eine sichere PV-Anlage planst, ist dieses Bauteil nach dem neuesten Stand in 2026 absolut unverzichtbar. Ein normgerechter Verbau sichert zudem deinen vollen Versicherungsschutz im Schadensfall.

Ein moderner Generatorenanschlusskasten enthält Überspannungsableiter, Trennklemmen und bei Bedarf DC-Sicherungen für die parallele Verschaltung. Diese Bauteile gewährleisten die elektrische Sicherheit und ermöglichen spätere Wartungsarbeiten. Wir empfehlen Modelle mit Push-In-Klemmen für eine sichere und werkzeuglose Installation. Qualitätsprodukte aus 2026 nutzen ausnahmslos steckbare Schutzmodule für einen schnellen Austausch.

• Überspannungsschutz (SPD): Leitet gefährliche Spannungsspitzen in Millisekunden sicher ins Erdreich ab.
• Trennklemmen: Ermöglichen die manuelle und sichere Freischaltung einzelner Stränge für Messungen.
• DC-Klemmen: Verhindern schädliche Rückströme bei großen Parallelschaltungen von Solarmodulen auf dem Dach.

Hochwertige Kästen setzen konsequent auf steckbare Überspannungspatronen. So musst du nach einem schweren Gewitter nicht den gesamten Kasten aufwendig austauschen. Lediglich die ausgelöste Patrone wird durch eine neue ersetzt. Das spart dir langfristig erhebliche Wartungskosten und Ausfallzeiten.

Ein Generatoranschlusskasten für 2 Strings bündelt zwei separate Modulreihen auf dem Dach und führt sie sicher zum Wechselrichter. Er sichert beide Leitungswege mit jeweils eigenen Überspannungsableitern zuverlässig ab. Wir empfehlen diese Variante für klassische Ost-West-Dächer mit getrennten Ausrichtungen. Für diese typische Hauskonfiguration ist ein solcher Kasten die optimale Lösung.

Bei zwei Strängen pro MPP-Tracker reicht die Standardabsicherung im Gehäuse oft völlig aus. Zusätzliche DC-Sicherungen gegen Rückströme sind hier meist noch nicht zwingend vorgeschrieben. Wenn dein Wechselrichter über zwei separate Eingänge verfügt, schützt dieser Kasten beide Kabelwege zuverlässig vor Blitzeinschlägen.

Ein Generatoranschlusskasten für 3 Strings bündelt drei separate Gleichstromleitungen und ist ideal für komplexe Dächer mit unterschiedlichen Neigungen. Er bietet genügend Anschlussklemmen und Ableiter für alle drei Stränge. Wir empfehlen diese Ausführung, wenn du mehr als zwei Modulfelder parallel betreibst. Hierbei sind zusätzliche Strangsicherungen im Gehäuse unerlässlich, um Rückströme zu verhindern.

Sobald du drei Stränge auf einen einzigen MPP-Tracker schaltest, ändert sich die elektrotechnische Anforderung gravierend. Hier sind spezielle 10x38mm gPV-Sicherungen im Gehäuse zwingend erforderlich. Diese verhindern, dass bei einer Störung ein gefährlicher Rückstrom in die intakten Solarmodule fließt und diese zerstört.

Der Überspannungsschutz im Generatorenanschlusskasten verhindert, dass immense Blitzströme deine Hausinstallation und den Wechselrichter komplett zerstören. Er reagiert extrem schnell und leitet die gefährliche Energie über die Erdung ab. Wir empfehlen den Einsatz eines Typ 1+2 Kombiableiters für den absolut maximalen Schutz. Die Technik unterscheidet zwischen Grobschutz für direkte Blitzeinschläge (Typ 1) und Mittelschutz für indirekte Einwirkungen (Typ 2).

Ein reiner Typ 2 Ableiter ist in Deutschland das absolute Minimum. Wenn dein Haus über ein äußeres Blitzschutzsystem verfügt, ist ein Kombiableiter technisch zwingend vorgegeben. Renommierte Marken bieten hierfür exzellente Komponenten, wie etwa der bewährte Dehn Überspannungsschutz.

Ein Feuerwehrschalter im Generatorenanschlusskasten trennt die stromführenden Leitungen direkt am Dacheintritt vom restlichen Hausnetz. Dies ermöglicht Rettungskräften im Brandfall sichere Löscharbeiten ohne akute Stromschlaggefahr. Wir empfehlen die Installation eines automatischen DC-Lasttrennschalters zum Schutz von Gebäude und Einsatzkräften. Diese Schalter retten im Ernstfall Menschenleben.

Solarmodule liefern bei Lichteinfall permanent eine gefährliche Gleichspannung. Selbst wenn die Feuerwehr das Haus komplett stromlos schaltet, bleibt die Leitung vom Dach bis zum Wechselrichter unter Spannung. Ein motorisierter Schalter im Kasten nutzt eine smarte Kondensatortechnik. Fällt die Netzspannung aus, trennt dieser Schalter die Gleichstromkabel vollautomatisch.

Ein moderner Generatorenanschlusskasten kapselt elektrische Lichtbögen sicher ab und verhindert gefährliche Brandausbreitungen im Haus. Die Gehäuse bestehen aus schwer entflammbaren und extrem hitzebeständigen Spezialkunststoffen. Wir empfehlen, stets ausreichend Platz für die Nachrüstung von automatischen Brandschutzschaltern im Kasten einzuplanen.

Lichtbögen können durch beschädigte Solarkabel oder lose Steckverbindungen entstehen. Ein Lichtbogenschutzschalter erkennt diese Gefahren frühzeitig und unterbricht den fehlerhaften Stromkreis sofort. In vielen aktuellen Modellen aus dem Jahr 2026 lassen sich diese Module problemlos auf der Hutschiene nachrüsten. So bleibt deine Anlage dauerhaft sicher.

Der Generatorenanschlusskasten muss zwingend so nah wie möglich am Gebäudeeintritt der Solarkabel montiert werden. Nur so verhinderst du, dass extreme Überspannungen tief in deine Hausinstallation eindringen. Wir empfehlen die Montage direkt hinter der Dachdurchführung auf dem staubtrockenen Dachboden. Hierbei musst du die sogenannte 10-Meter-Regel streng beachten:

Wenn die Kabellänge von diesem Kasten bis zu deinem Wechselrichter im Keller mehr als zehn Meter beträgt, ist ein zweiter Schutz nötig. In diesem Fall musst du direkt am Wechselrichter einen weiteren Überspannungsableiter installieren.

Eine normgerechte Erdung verbindet den Generatorenanschlusskasten auf dem kürzesten Weg direkt mit der Haupterdungsschiene deines Hauses. Sie ist der einzige Weg, um massive Blitzströme gefahrlos in das Erdreich abzuleiten. Wir empfehlen zwingend die Verwendung einer massiven Kupferleitung mit mindestens 16 Quadratmillimetern Querschnitt.

Wenn der Querschnitt zu gering gewählt ist, kann das Kupferkabel im Ernstfall durch die extreme Hitze des Blitzstroms sofort schmelzen. Die Schutzfunktion wäre damit augenblicklich aufgehoben. Die Erdungsleitung sollte zudem so kurz und geradlinig wie möglich verlegt werden. Jeder unnötige Knick verschlechtert das Ableitverhalten.

Induktionsschleifen entstehen, wenn die Plus- und Minuskabel auf dem Weg zum Generatorenanschlusskasten weit voneinander entfernt verlegt werden. Bei einem nahen Blitzeinschlag induziert das Magnetfeld dann gefährliche Hochspannungen. Wir empfehlen, Hin- und Rückleiter der Solarmodule immer strikt parallel und dicht beieinander zu verlegen.

Diese enge Leitungsführung minimiert die aufgespannte Fläche zwischen den Kabeln drastisch. Dadurch hat das elektromagnetische Feld eines nahen Blitzes kaum noch eine Angriffsfläche. Der Überspannungsschutz im Kasten wird so massiv entlastet. Achte in 2026 bereits bei der Montage der Solarkabel auf diese wichtige Verlegeregel.

Die Überwachung am Generatorenanschlusskasten erfolgt über optische Sichtfenster direkt an den Schutzmodulen oder über digitale Fernmeldekontakte zur Gebäudeautomation. Grün signalisiert Betriebsbereitschaft, Rot zeigt einen Defekt nach einer Überspannung an. Wir empfehlen Modelle mit integriertem Fernmeldekontakt für eine bequeme und schnelle digitale Statusüberwachung.

• Optische Indikatoren: Ermöglichen eine schnelle Sichtprüfung direkt am Gehäuse des Kastens.
• Fernmeldekontakte: Senden bei einem Defekt sofort eine Warnmeldung an deinen Wechselrichter.
• Steckbare Module: Erleichtern den sofortigen Austausch der defekten Patrone nach einer digitalen Alarmierung.

Wenn der Kasten schwer zugänglich auf dem Dachboden montiert ist, erspart dir der Fernmeldekontakt die lästige manuelle Kontrolle. Du erkennst Fehler sofort auf deinem Smartphone und kannst schnell reagieren.

Ein Generatorenanschlusskasten schützt die Gleichstromseite deiner Anlage vor Überspannungen, während eine PV Backup Box bei einem Stromausfall die Ersatzstromversorgung deines Hauses sicherstellt. Beide Komponenten erfüllen völlig unterschiedliche, aber enorm wichtige Sicherheitsfunktionen. Wir empfehlen die Kombination beider Systeme für maximale Sicherheit und höchste Autarkie.

Die Backup Box trennt dein Hausnetz bei einem Stromausfall sicher vom öffentlichen Stromnetz. Bekannte und bewährte Lösungen für diese wichtige Netztrennung sind beispielsweise die Enwitec Netzumschaltbox. Der Generatorenkasten hingegen kümmert sich ausschließlich um den Blitzschutz der verlegten Solarmodule.

Für typische Balkonkraftwerke mit nur ein oder zwei Modulen ist ein Generatorenanschlusskasten in der Regel nicht gesetzlich vorgeschrieben. Die auftretenden Gleichspannungen bleiben hier meist unter der kritischen Sicherheitsgrenze von 120 Volt. Wir empfehlen den Einsatz eines Kastens erst bei größeren Anlagen mit Reihenschaltung.

Sobald du Strings in Reihe verschaltest, summiert sich die Spannung schnell auf 400 bis 1000 Volt. In diesem lebensgefährlichen Spannungsbereich ist ein professioneller Schutzschrank zwingend erforderlich. Für kleine Plug-and-Play-Lösungen auf der Terrasse reicht die integrierte Schutztechnik der gängigen Mikrowechselrichter völlig aus.

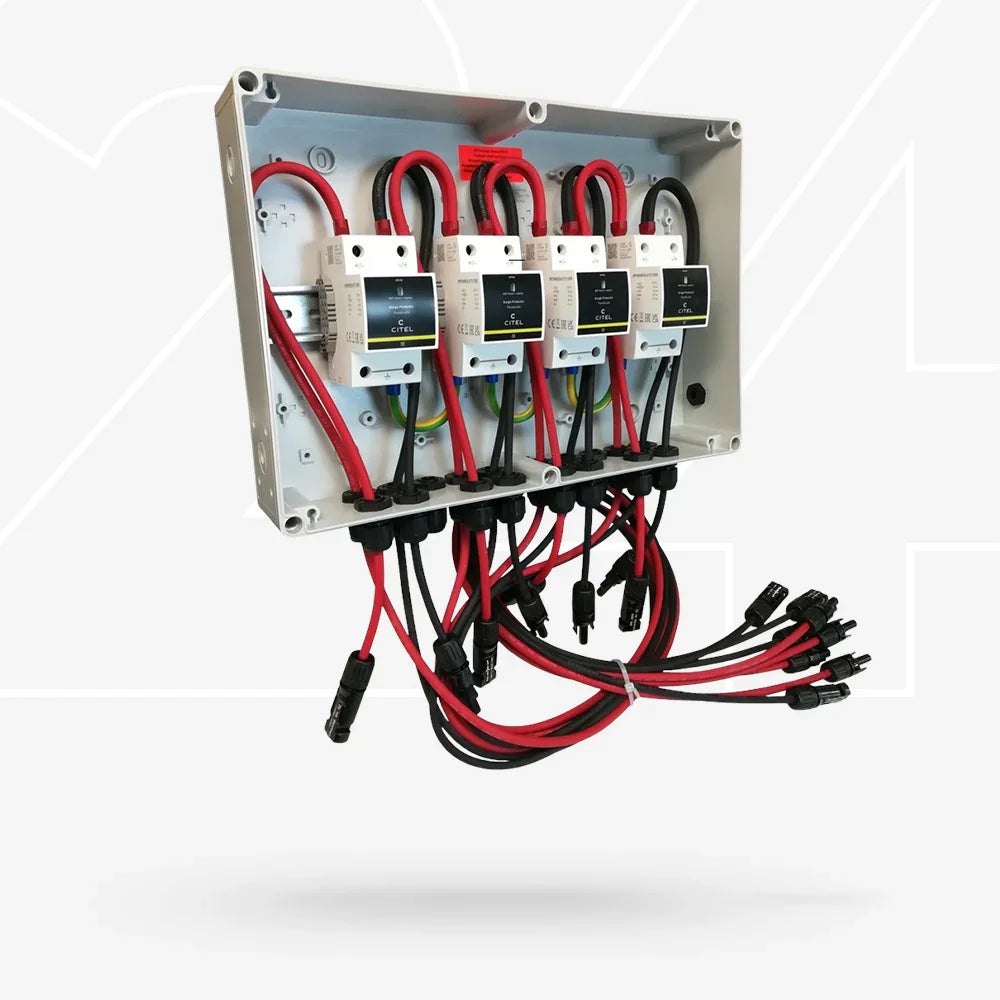

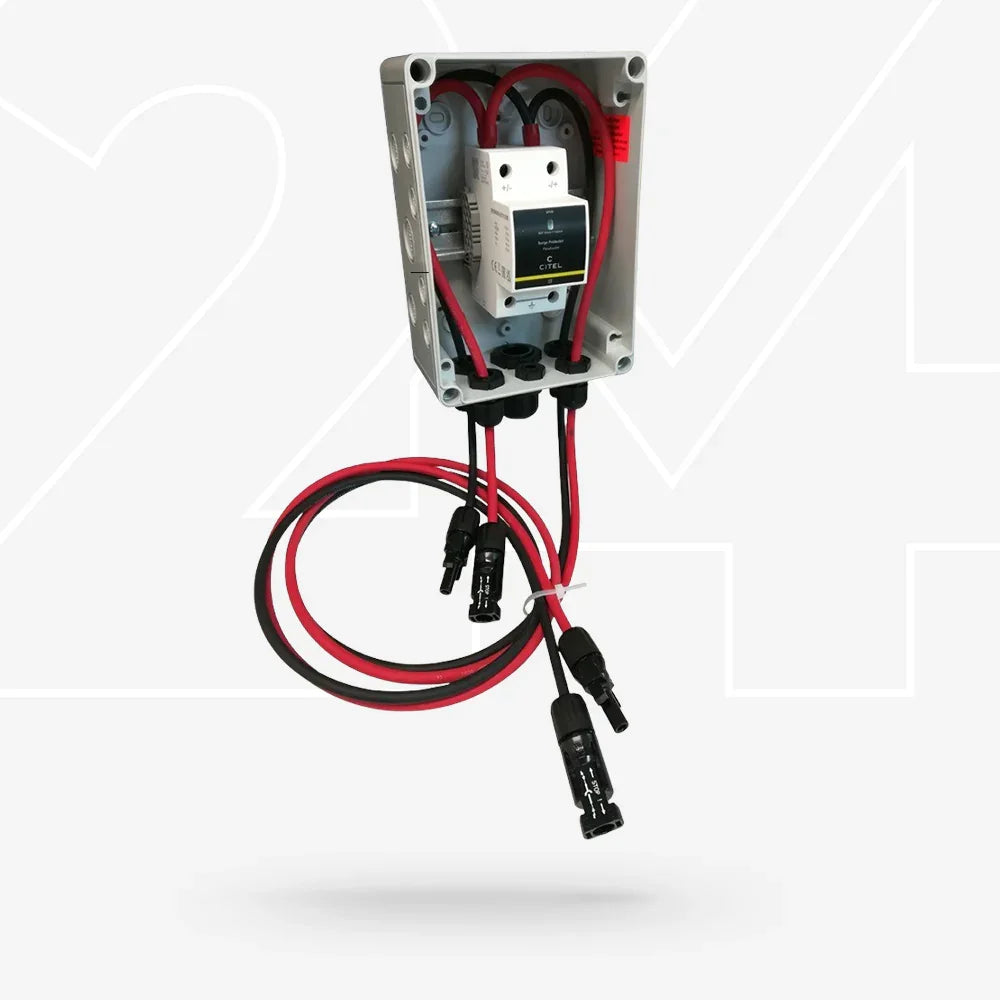

Führende Hersteller für Generatorenanschlusskästen setzen auf höchste Industriestandards, UV-beständige Gehäuse und zertifizierte Überspannungsableiter. Billige Komponenten ohne Prüfsiegel gefährden im Ernstfall deinen kompletten Versicherungsschutz für das Gebäude. Wir empfehlen Citel Generatoranschlusskästen für eine normgerechte, langlebige und extrem sichere Installation.

Neben den verlässlichen Citel Generatoranschlusskästen kommen oft auch robuste Gehäuse wie Hensel Automatengehäuse oder Hager Komplettschränke für den fachgerechten Aufbau zum Einsatz. Diese etablierten Marken garantieren höchste Ausfallsicherheit und bieten weltweit anerkannte Prüfzertifikate für den Brandschutz.

Sichere Anschlüsse im Generatorenanschlusskasten verhindern kritische Übergangswiderstände, die unweigerlich zu einer gefährlichen Hitzeentwicklung führen würden. Moderne Kästen nutzen Federzugtechnik statt klassischer Schraubklemmen für einen dauerhaft festen Kontakt. Wir empfehlen ausschließlich Modelle mit Push-In-Anschlusstechnik für eine absolut fehlerfreie Verkabelung.

Schraubklemmen können sich durch Temperaturschwankungen über die Jahre unbemerkt lockern. Push-In-Klemmen halten die Adern durch einen konstanten Federdruck dauerhaft und rüttelfest zusammen. Du steckst das abisolierte Solarkabel einfach werkzeuglos in die Öffnung. Das beschleunigt die Installation enorm.
