Ein PV Montagesystem ist die gesamte mechanische Unterkonstruktion, um deine Photovoltaik-Module sicher und dauerhaft auf einem Dach befestigt. Es besteht typischerweise aus Dachhaken oder Stockschrauben, Aluminium-Tragschienen, Mittelklemmen, Endklemmen und Edelstahlschrauben. Je nach Dachtyp – Schrägdach mit Ziegeln, Trapezblechdach oder Flachdach – kommen unterschiedliche Systemkomponenten zum Einsatz.

Das PV Montagesystem bildet das tragende Fundament jeder Solaranlage. Es muss sämtliche Wind- und Schneelasten sicher in die Dachkonstruktion ableiten und gleichzeitig thermische Ausdehnungen ausgleichen. Ohne eine korrekt dimensionierte Unterkonstruktion riskierst Du Modulschäden, Undichtigkeiten am Dach und im schlimmsten Fall den Verlust der gesamten Photovoltaikanlage. Ein hochwertiges PV Montagesystem ist daher keine Sparposition, sondern die zentrale Investition in die Langlebigkeit Deiner Solaranlage.

Vor der Installation eines PV Montagesystems musst Du eine gründliche Dachbegehung durchführen, den Zustand der Unterspannbahn prüfen, die Blechdicke bei Trapezdächern messen (mindestens 0,5 mm Aluminium) und die Sparrenpositionen exakt markieren. Nur so garantierst Du eine sichere Basis für Deine Photovoltaik-Montage.

Eine präzise Dachbegehung bildet das Fundament für sichere PV Montagesysteme. Du musst das Alter des Dachs und den Zustand der Unterspannbahn vorab streng prüfen. Ein Trapezblechdach erfordert eine Mindestblechdicke von 0,5 Millimetern bei Aluminium. Stahlbleche sind statisch meist unkritisch und bieten eine solide Basis.

Besser ist jedoch eine Aluminiumblechdicke von 0,7 Millimetern für maximalen Schraubenhalt. Markiere die genauen Sparrenpositionen sorgfältig. Ein bewährter Praxis-Tipp: Die Halterungen der Dachrinne zeigen oft exakt die Lage der Sparren an. Nutze diese Markierungen für Deine weitere Planung der PV Montagesets. Wir empfehlen für ältere Dächer: Prüfe die Bausubstanz im Vorfeld besonders kritisch. Stand 2026 ist eine detaillierte Vorab-Dokumentation für Deine Versicherungen unerlässlich. Nur eine tragfähige Konstruktion garantiert eine Lebensdauer von mehreren Jahrzehnten.

Die Statik eines PV Montagesystems planst Du, indem Du das Modulfeld mit einer Schlagschnur aufzeichnest, die Klemmbereiche der Modulhersteller einhältst, den Kragarm auf maximal 30 cm begrenzt und Edelstahlschrauben mit 80 bis 120 mm Schaftlänge tief in den Sparren verankerst.

Zeichne das geplante Modulfeld mit einer Schlagschnur präzise auf dem Dach ein. Berücksichtige zwingend die vorgegebenen Klemmbereiche der Modulhersteller für Deine PV Montagesysteme. Diese Zonen liegen meist bei exakt einem Viertel oder Achtel der Modullänge. Halte die vorgeschriebenen Randabstände zum Ortgang strikt ein.

Der Kragarm der Rahmenkonstruktion darf keinesfalls zu lang sein. Dieser Überstand der Schiene über den letzten Dachhaken beträgt maximal 30 Zentimeter. Wenn die Windlast in Deiner Region sehr hoch ist, dann musst Du diesen Abstand weiter reduzieren. Verwende für die Montage ausschließlich hochwertige Edelstahlschrauben mit Tellerkopf. Die Schaftlänge muss je nach genauem Dachaufbau zwischen 80 und 120 Millimetern betragen. So erreichst Du eine sichere Verankerung tief im massiven Sparrenholz.

Für alte Ziegeldächer eignen sich höhenverstellbare Edelstahl-Dachhaken am besten, die direkt in die tragenden Sparren verschraubt werden. Halte zwingend 5 mm Abstand zwischen Haken und Ziegel ein, um Ziegelbruch bei Schneelast zu verhindern. Höhenverstellbare Haken gleichen Unebenheiten im Schrägdach aus und sorgen für eine perfekt ebene Solarmodulfläche.

Ziegeldächer erfordern hochwertige Dachhaken für absolut langlebige PV Montagesysteme. Du verschraubst diese massiven Bauteile immer direkt und tief in die tragenden Sparren. Ein zwingender Abstand von exakt fünf Millimetern zum darunterliegenden Ziegel verhindert gefährlichen Ziegelbruch bei sehr starker Schneelast.

Bei Unebenheiten im alten Dachstuhl greifst Du immer auf höhenverstellbare Haken zurück. So justierst Du die Trägerschienen perfekt in der Waage. Wir empfehlen: Lass Dir ausreichend Zeit bei der feinen Ausrichtung der Haken. Eine perfekt ebene Modulfläche verhindert später schädliche Mikrorisse in den Solarzellen. Dies sichert die Stromerträge Deiner PV Unterkonstruktion Komplettsets langfristig. Zudem sorgt eine gerade Fläche für eine ansprechende und professionelle Optik auf Deinem Dach.

Jeder Ziegel, der für einen Dachhaken ausgeklinkt werden muss, erfordert präzises Arbeiten mit Winkelschleifer und Diamantscheibe – niemals mit dem Hammer. Hammerschläge verursachen unsichtbare Mikrorisse im Material, die nach wenigen Frostperioden zu schleichendem Wassereintritt führen.

Die Vorgehensweise unterscheidet sich je nach Ziegeltyp: Betonziegel bearbeitest Du ausschließlich an der flachen Unterseite. Tonziegel erfordern wegen ihres komplexen Kopffalzes zwingend einen Schnitt sowohl oben als auch unten. Bei historischen Tonziegeln gilt zusätzlich: minimaler Druck, behutsame und saubere Ausführung. So bleibt Dein Dach auch nach starken Herbststürmen dauerhaft regendicht.

Bei unebenen Dachflächen setzt Du auf schmale Dachhaken mit Unterfütterung, massive Hilfssparren oder breite Grundplatten wie das CrossBoard. Diese Sonderlösungen verteilen die Windlast gleichmäßig auf benachbarte Sparren und sichern das PV Montagesystem auch auf schwierigen Schrägdächern dauerhaft.

Spezielle Dachformen verlangen stark angepasste und flexible PV Montagesysteme. Nutze bei flachen Ziegeln besonders schmale Dachhaken und füttere diese bündig unter. Sitzt kein Holzsparren an der benötigten Stelle, setzt Du einen massiven Hilfssparren oder breite Grundplatten ein.

Diese Flexibilität zeichnet moderne PV Unterkonstruktion Komplettsets heute aus. Grundplatten wie das CrossBoard verteilen die hohe Windlast gleichmäßig auf die benachbarten Sparren. Für diese speziellen Anforderungen führen wir diverse Aluprofile, Dachhaken und Stockschrauben im Sortiment. Wir empfehlen für historische Dachstühle: Arbeite großzügig mit Grundplatten, um die strukturelle Integrität des Holzes nicht zu gefährden. Dies garantiert einen unverrückbar festen Sitz der Anlage über viele Jahrzehnte hinweg.

Auf Flachdächern nutzt Du ballastierte Aufständerungssysteme, die ohne Dachdurchdringung arbeiten. Das PV Montagesystem wird mit Betonsteinen oder Kies beschwert, die Solarmodule in 10 bis 15 Grad Neigung aufgeständert. Bewährte Lösungen sind das K2 Dome 6 oder vergleichbare Systeme für Folien-, Bitumen- und Gründächer.

Flachdächer stellen an eine Photovoltaik-Unterkonstruktion besondere Anforderungen. Da die Module nicht parallel zur Dachhaut montiert werden können, benötigst Du ein Aufständerungssystem, das den optimalen Neigungswinkel herstellt. Ballastierte Systeme sind dabei die bevorzugte Wahl, weil sie keine Schrauben ins Dach erfordern und die empfindliche Dachabdichtung intakt lassen.

Für Flachdächer mit Folien- oder Bitumeneindeckung auf Beton eignen sich Systeme wie das K2 Dome 6 hervorragend. Bei Dächern mit einer Neigung unter drei Grad ist in der Regel keine Festanbindung nötig – der Ballast aus Betonplatten oder Kies hält die Solaranlage sicher an Ort und Stelle. Bei Neigungen über drei Grad empfehlen wir zusätzliche Festanbindungen, um ein Verrutschen des PV Montagesystems bei starkem Wind auszuschließen. Achte bei Gründächern darauf, dass die Auflasten der Begrünung teilweise als Ballast angerechnet werden können. Plane die Reihenabstände großzügig, um eine gegenseitige Verschattung der Modulreihen auf dem Flachdach zu vermeiden.

Trapezblechdächer erfordern thermisch angepasste PV Montagesysteme mit speziellen Dünnblechschrauben und durchgehenden Profilschienen. Die Schrauben bohren sich selbstständig in das Metall, die integrierte Dichtung muss nur leicht komprimiert werden. Zu festes Anziehen zerstört die Dichtwirkung sofort.

Trapezblechmontagen sind besonders schnell, erfordern aber thermisch angepasste PV Montagesysteme. Kurze Schienen sind sehr kostengünstig, stoßen bei Dachhindernissen wie Kalotten aber schnell an Grenzen. Durchgehende Profilschienen bieten hier die absolut beste statische Stabilität und ermöglichen eine materialschonende, schwimmende Lagerung.

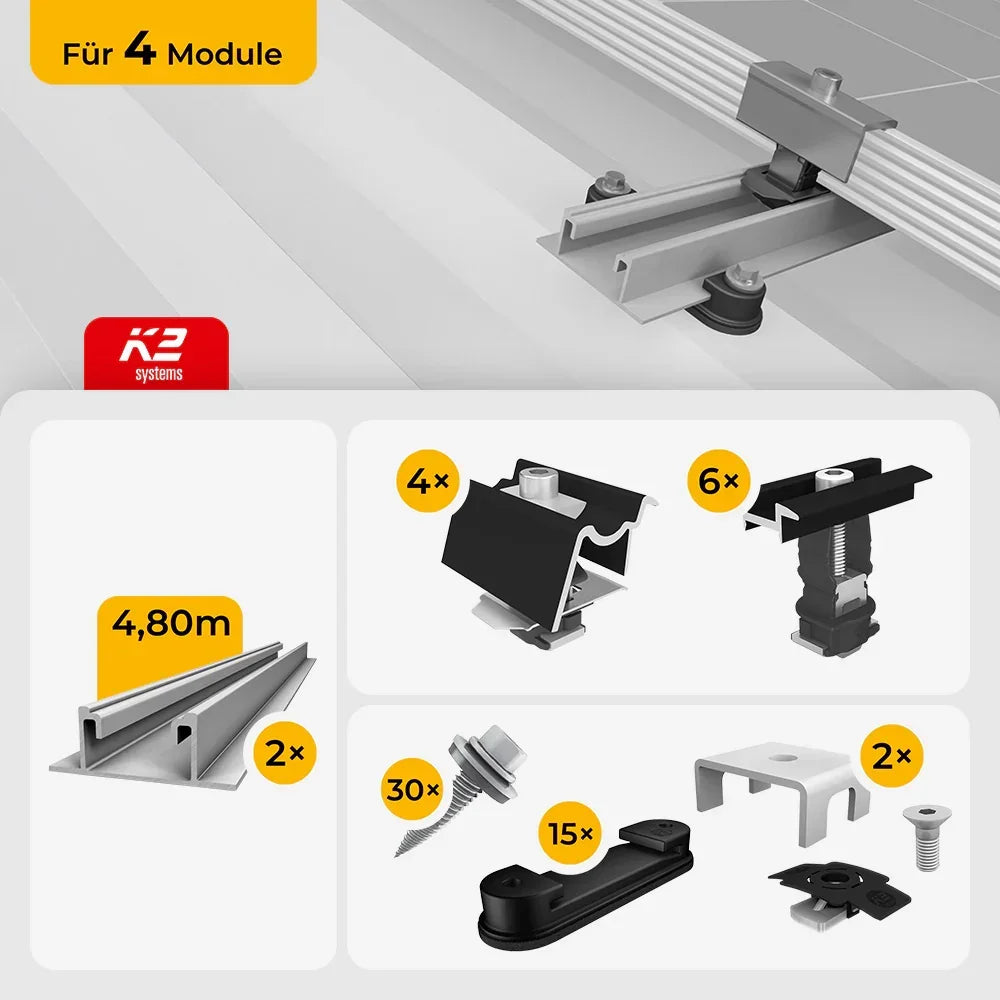

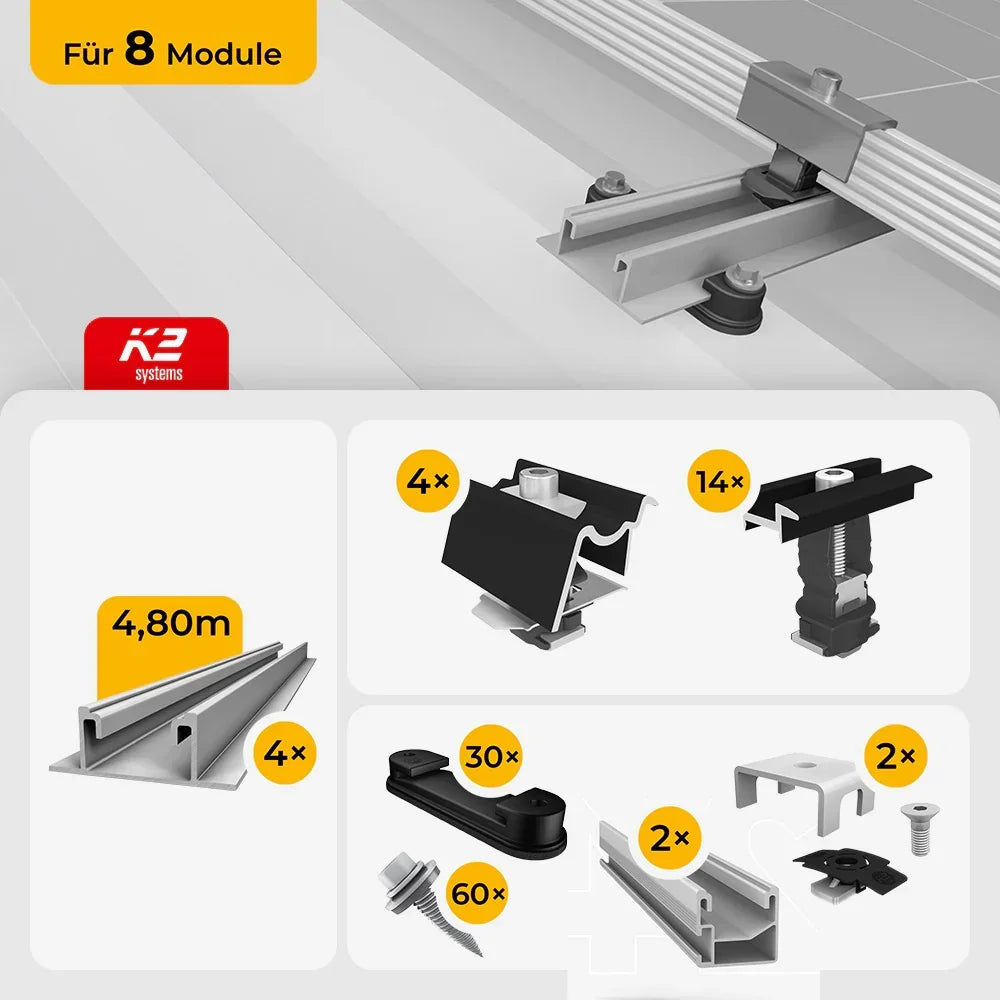

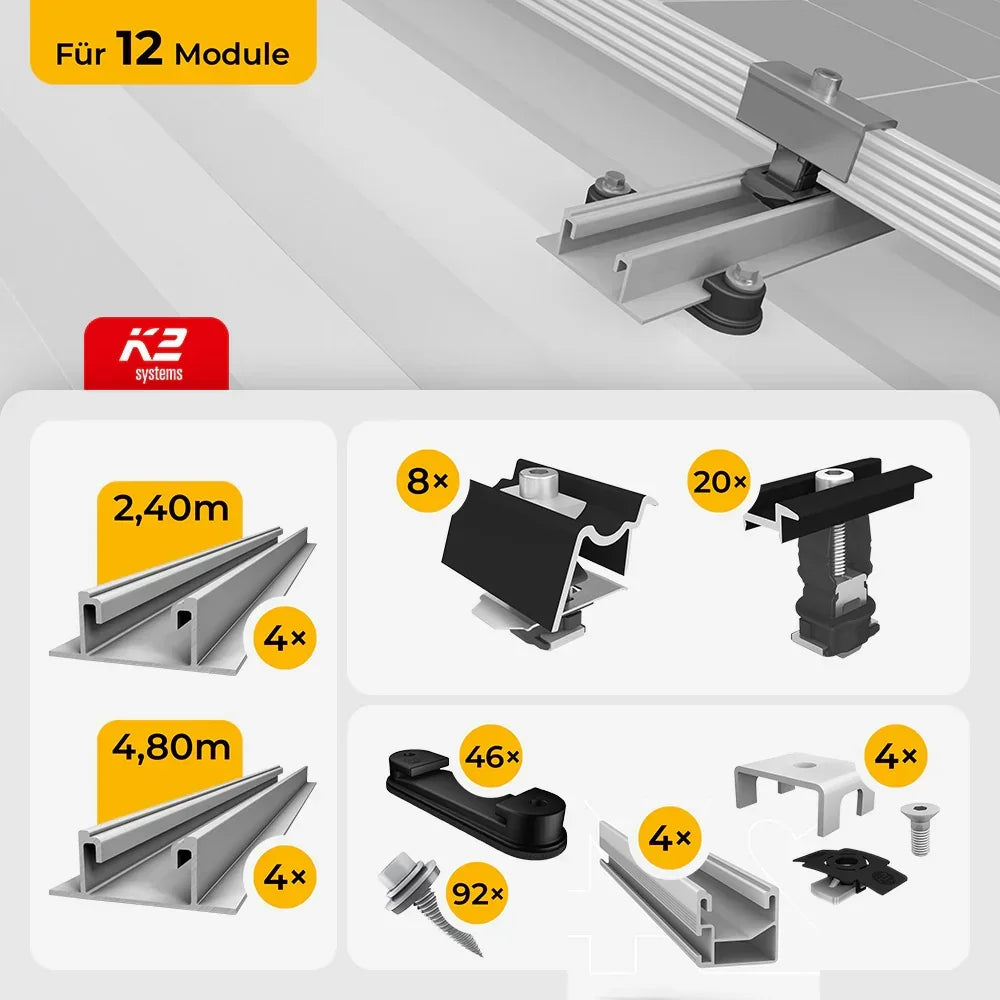

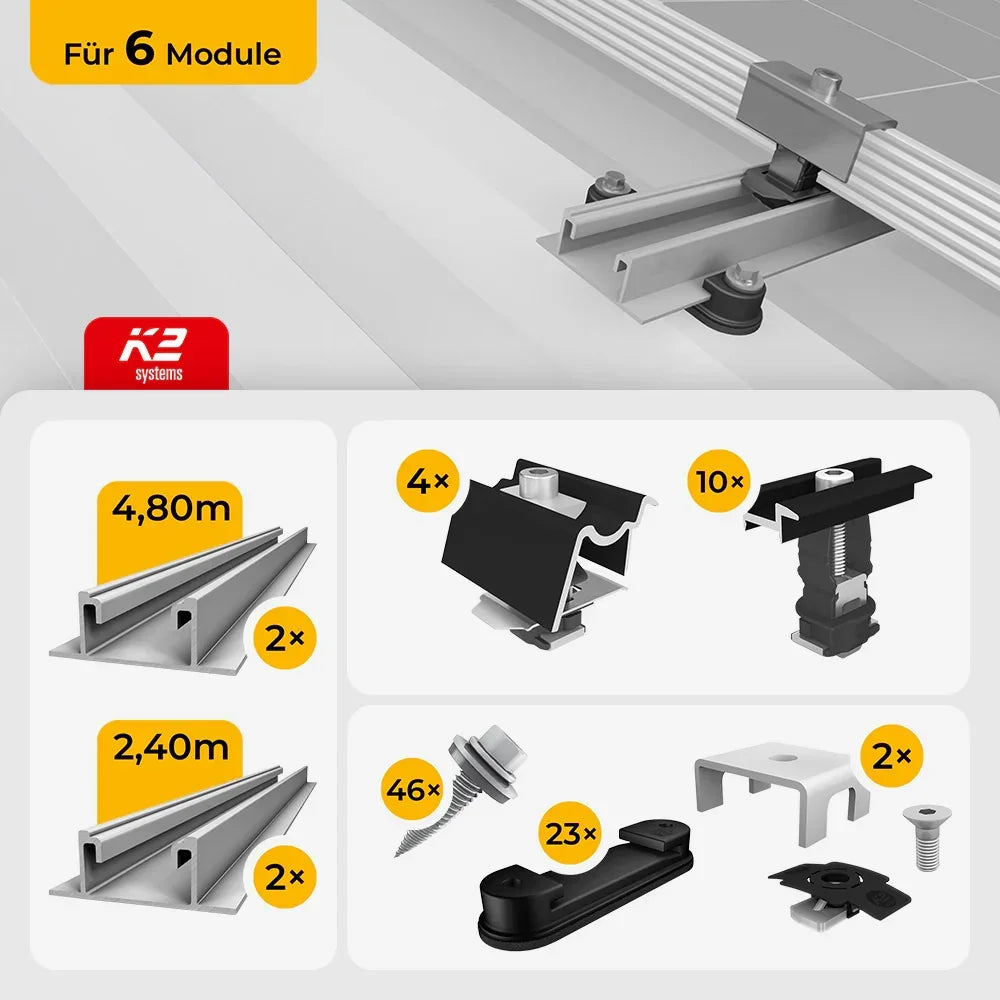

Für diese Montageart bieten etablierte Hersteller wie K2 Systems verschiedene Lösungen wie SingleRail oder BasicRail an. Du befestigst diese Aluminiumkomponenten mit speziellen, zugelassenen Dünnblechschrauben. Diese Spezialschrauben bohren sich völlig selbstständig in das dünne Metall ein. Wenn Du die Schrauben setzt, dann komprimiere die integrierte Dichtung nur ganz leicht. Ein zu festes Anziehen zerstört die wichtige Dichtwirkung sofort. Regenwasser dringt sonst ungehindert in die sensible Dachkonstruktion ein.

Blechdächer erreichen im Sommer extreme Temperaturen – die thermische Ausdehnung von Aluminium-Schienensträngen darf dabei nicht unterschätzt werden. Ohne ausreichende Trennung drohen ausgerissene Verankerungen im Blech oder Spannungsrisse in den Modulen.

Die Lösung: Unterbreche jeden Aluminium-Schienenstrang spätestens nach 12 Metern mit einer Dehnungsfuge von 2 bis 3 cm. Plane diese thermischen Trennpunkte bereits im digitalen Layout Deines PV-Montagesystems ein – nachträgliches Anpassen kostet deutlich mehr Zeit als vorausschauende Planung.

Alle Aluminium-Schienen des PV-Montagesystems müssen elektrisch leitend miteinander verbunden werden – am zuverlässigsten mit flexiblem Aluminium-Lochband oder speziellen Erderschienen. Die Haupterdung führst Du mit einem Kupferkabel von mindestens 6 mm² Querschnitt zum Hauserder; 16 mm² bieten zusätzliche Reserve bei größeren Anlagen.

Wichtig dabei: Kupferkabel niemals direkt auf blanke Aluminiumschienen schrauben. Die Kombination beider Metalle führt durch Feuchtigkeit unweigerlich zu Kontaktkorrosion. Setze stattdessen immer Niro-Edelstahlklemmen als elektrisches Zwischenstück ein – das ist die normgerechte und dauerhaft sichere Lösung.

Wenn auf Deinem Dach bereits ein Blitzschutzsystem vorhanden ist, beeinflusst das die Planung Deiner PV-Anlage maßgeblich. Der erste Schritt ist die präzise Berechnung des Trennungsabstands zwischen Montagesystem und bestehendem Blitzschutz. Lässt sich dieser Sicherheitsabstand nicht einhalten, muss die gesamte Anlage blitzstromtragfähig in das Schutzsystem eingebunden werden – in der Regel mit einem 8 mm starken Aluminiumdraht. Das verhindert gefährliche elektrische Überschläge bei Gewitter zuverlässig.

Während Du die mechanische Montage der PV-Unterkonstruktion gut selbst übernehmen kannst, empfehlen wir für die finale Prüfung des Blitzschutzes immer einen zertifizierten Elektrofachbetrieb. Dieser Bereich erfordert tagesaktuelle Fachkenntnis und unterliegt klaren Normanforderungen.

Die Modulmontage ist der letzte mechanische Schritt bei der Installation Deines PV Montagesystems. Fixiere die Solarmodule mit passenden Mittel- und Endklemmen auf den Tragschienen – bewährte Hersteller wie K2 Systems und Van der Valk bieten hierfür besonders robuste Ausführungen.

Wir empfehlen, die Klemmen zunächst nur handfest anzuziehen, um Materialspannungen im Modulrahmen zu vermeiden. Den finalen, sturmsicheren Halt stellst Du ausschließlich mit einem geeichten Drehmomentschlüssel nach den exakten Herstellervorgaben her. Zu festes Anziehen beschädigt den Rahmen dauerhaft – ein zu lockerer Sitz riskiert den Totalverlust der Module bei extremen Sturmböen.

Ein durchdachtes Kabelmanagement schützt Deine Anlage vor teuren Ausfällen. Die wichtigste Grundregel: Kabel und Steckverbindungen dürfen niemals direkt auf der Dachhaut aufliegen oder in wasserführenden Bereichen wie Regenrinnen und Kehlen verlaufen.

Binde alle Kabel und Stecker mit UV-beständigen Kabelbindern hoch an den Aluminiumschienen fest. Lange und frei verlaufende Kabelwege schützt Du zusätzlich mit Wellrohren zuverlässig vor UV-Strahlung, Abrieb und Marderverbiss.

• Nutze Wellrohre für Kabelwege ohne direkten Modulschutz.
• Vermeide Staunässe an den sensiblen Steckverbindern zwingend.
• Verhindere mechanischen Abrieb der Kabel durch ständige Windbewegungen.
• Schütze die Leitungen vor UV-Strahlung und scharfem Marderverbiss.

Digitale Planungstools wie K2 Base sind 2026 kein optionales Extra mehr, sondern fester Bestandteil einer fachgerechten Installation. Die Software erstellt auf Basis Deiner Dachmaße exakte Stücklisten für alle Komponenten – von Dachhaken über Schienen bis hin zu Mittel- und Endklemmen. Das Ergebnis: Du kaufst präzise die Materialmengen, die Dein Projekt tatsächlich erfordert, ohne kostspieligen Verschnitt oder fehlende Teile, die den Baufortschritt verzögern.

Besonders wichtig ist der automatisch generierte statische Nachweis. Die Software berechnet die lokalen Wind- und Schneelasten standortgenau und dokumentiert, dass Dein Montagesystem den geltenden Normen entspricht. Dieser Nachweis ist 2026 bei Gebäudeversicherern Pflicht – wer ihn im Schadensfall nicht vorlegen kann, riskiert die vollständige Ablehnung der Schadensregulierung.

Die Vorteile von Softwarelösungen für PV Montagesysteme im Überblick:

• Exakte Stücklisten: lle benötigten Komponenten werden automatisch berechnet, kein Materialüberschuss und kein nachträglicher Zukauf
• Automatischer Lastnachweis: Wind- und Schneelasten werden standortgenau und normkonform berechnet
• Optimale Materialausnutzung: Schienenlängen und Klemmenanzahl werden auf Dein Dach zugeschnitten, Verschnitt wird minimiert
• Versicherungssichere Dokumentation: Rechtlich anerkannter Nachweis, der im Schadensfall sofort vorgelegt werden kann

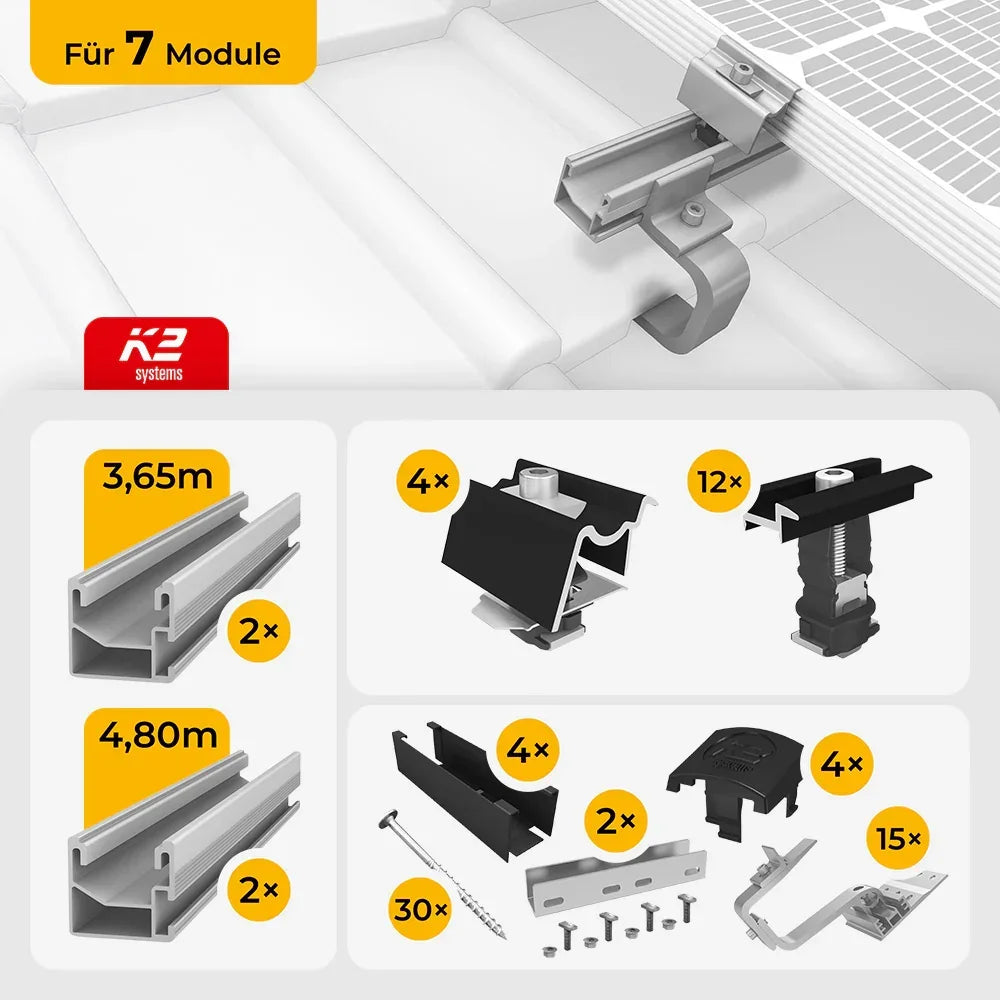

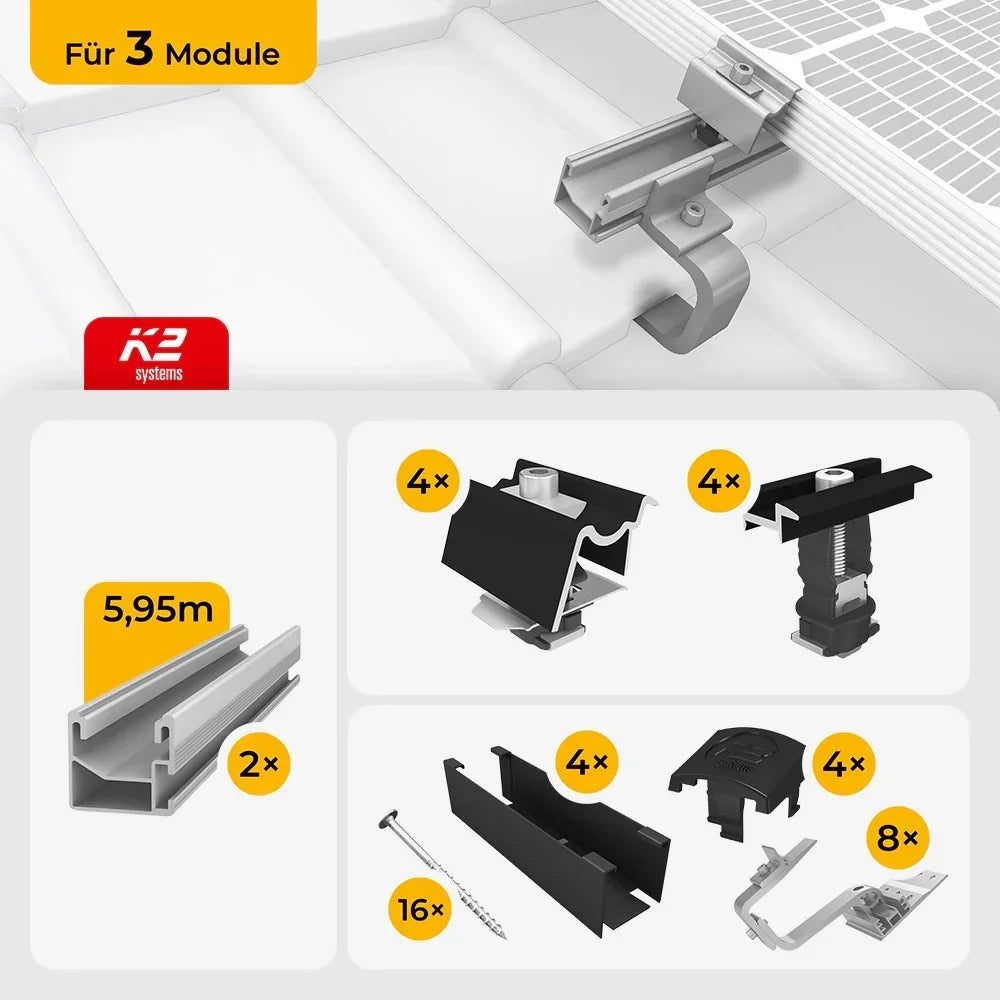

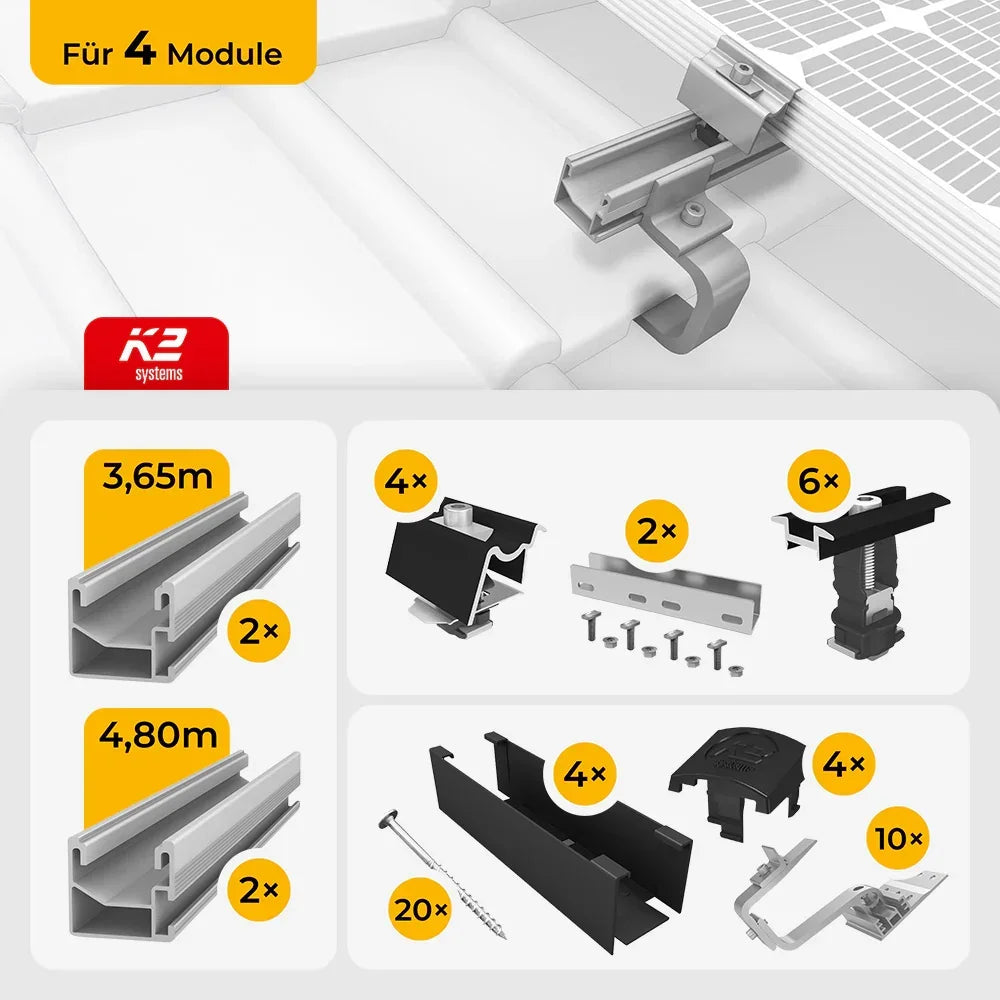

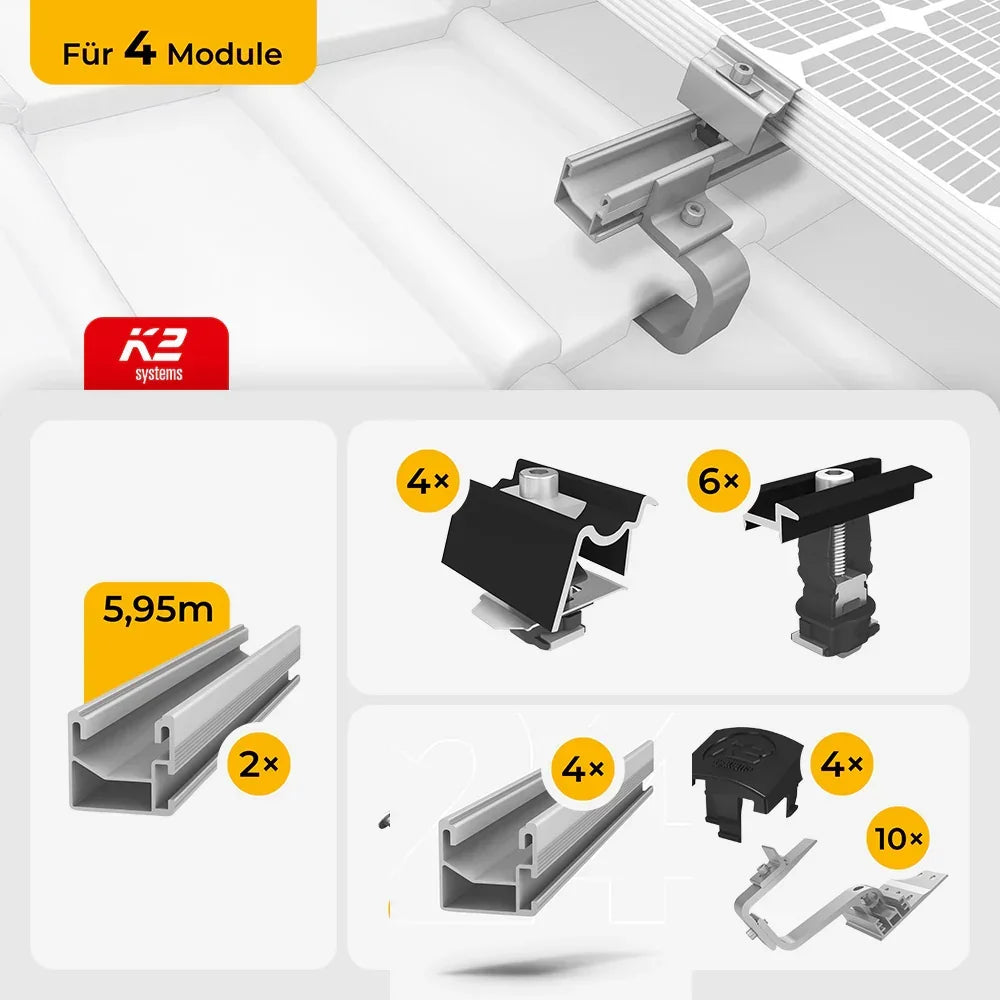

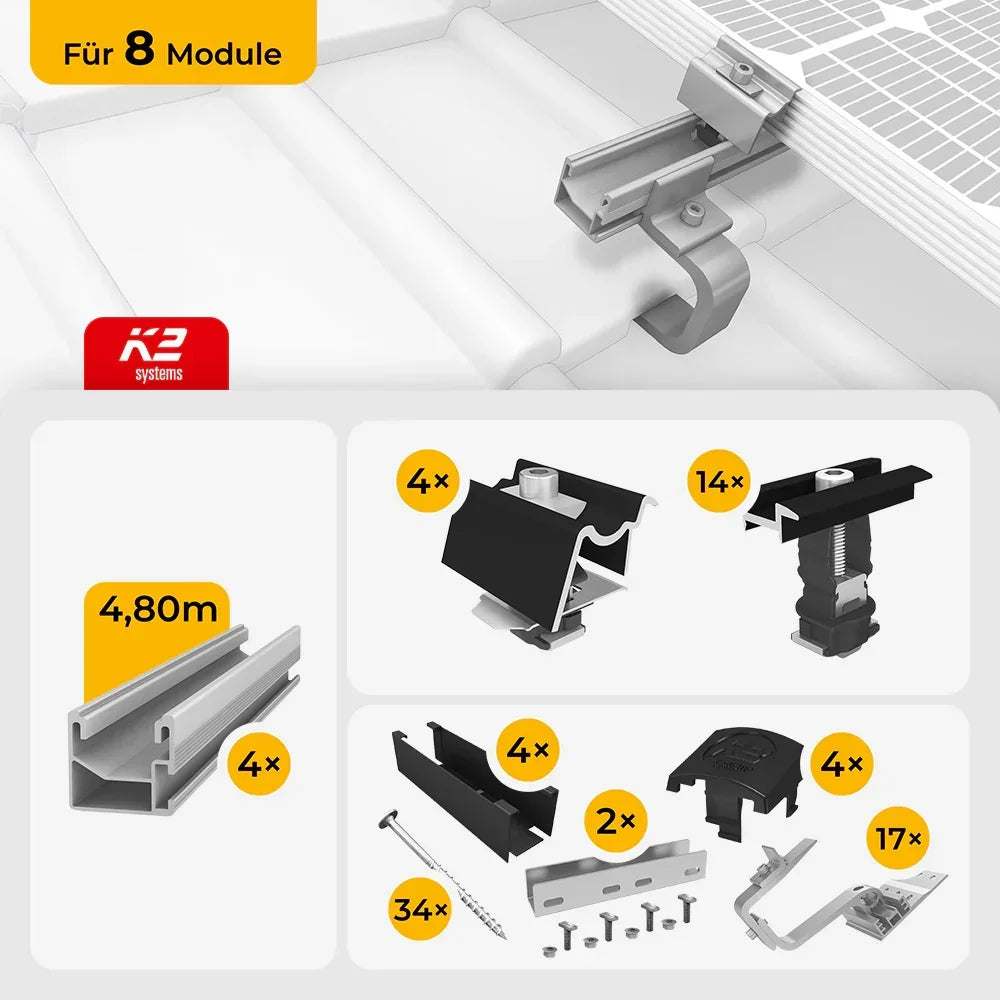

Vorkonfigurierte PV Montagesets sind die richtige Wahl bei Standarddächern mit gängigen Modulgrößen. Sie bündeln alle benötigten Komponenten – Schienen, Dachhaken, Klemmen und Edelstahlschrauben – in einem sorgfältig aufeinander abgestimmten Paket. Das verkürzt den Planungsprozess erheblich, da Du nicht jede Komponente einzeln recherchieren, prüfen und bestellen musst. Gleichzeitig schützt Dich das Set vor kostspieligen Fehlkäufen: Alle enthaltenen Teile sind vom Hersteller auf Kompatibilität geprüft, fehlende Kleinteile auf der Baustelle gehören der Vergangenheit an.

Bei stark verwinkelten, mehrfach geknickten oder anderweitig komplexen Dächern stoßen Standardsets jedoch schnell an ihre Grenzen. Hier empfiehlt sich die individuelle Zusammenstellung aus Aluprofilen, Mittel- und Endklemmen – nur so lässt sich die Unterkonstruktion exakt an die Gegebenheiten Deines Daches anpassen und die Systemstatik lückenlos nachweisen.

Die Wahl des Herstellers entscheidet maßgeblich über die Langlebigkeit und Sicherheit Deiner gesamten Solaranlage – über Jahrzehnte hinweg. Setze deshalb ausschließlich auf etablierte Systemanbieter mit zertifizierten statischen Nachweisen und anerkannter Praxisbewährung. K2 Systems gehört zu den bekanntesten Anbietern der Branche und überzeugt mit durchdachten Komplettsystemen wie BasicRail und Dome 6, die für eine Vielzahl von Dachformen geeignet sind. Van der Valk hingegen ist besonders für anspruchsvolle Klemmlösungen mit hochwertigen Aluminiumklemmen bekannt und eignet sich ideal für spezifischere Montageanforderungen. Beide Hersteller erfüllen die strengen europäischen Baunormen zuverlässig und bieten umfangreiche Planungsunterstützung.

Die wichtigste Regel dabei: Mische niemals Schienen und Dachhaken verschiedener Hersteller innerhalb desselben Montagesystems. Jeder Systemanbieter zertifiziert seine Statik ausschließlich für die eigenen, aufeinander abgestimmten Komponenten. Sobald Du Teile verschiedener Hersteller kombinierst, erlischt diese Zertifizierung sofort – und damit die statische Grundlage, auf die Dein Gebäudeversicherer im Schadensfall zwingend angewiesen ist.
